Definizione

Per macchina utensile si intende una macchina operatrice con la quale è possibile eseguire su un pezzo (barra, sbozzato, getto,…), metallico o no, alcune trasformazioni in modo da mutarne la forma e/o la dimensione e/o la finitura superficiale.

• L’ organo che opera la trasformazione del pezzo è detto utensile.



Tornio (lavorazione di alberi)



Stozzatrice (chiavette, giunti scanalati)



Schema di funzionamento





UTENSILE

ORGANO                                   ORGANI
MOTORE                           DI COLLEGAMENTO
PEZZO







Classificazione

• Operanti per asportazione di materiale

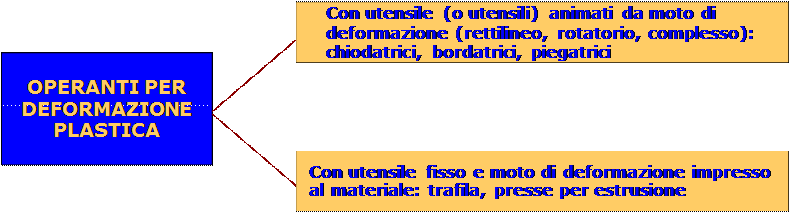

• Operanti per deformazione plastica

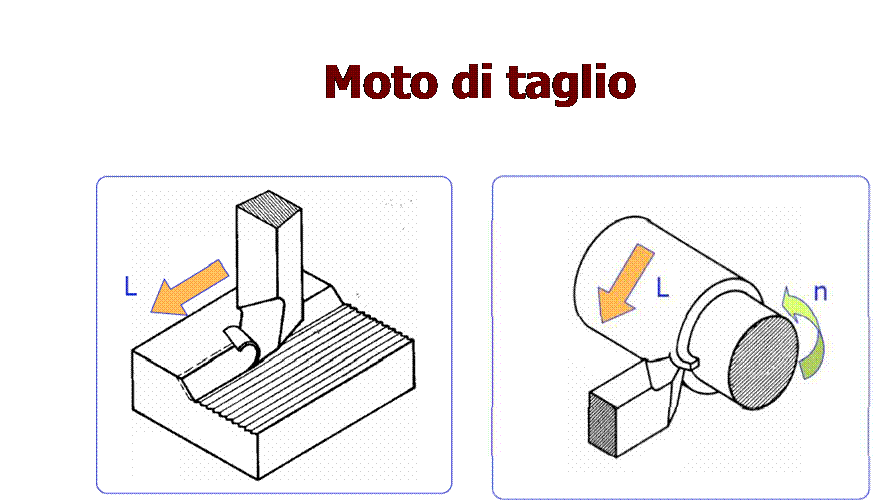

• Moto di taglio













E’ una macchina
rivettatrice / chiodatrice
di elevata potenza (sino a 20 ton di forza di ribaditura) ed è quindi in grado di rivettare lamiere pre-forate, con ribattini in acciaio di diametro sino a 10 mm.

Il ciclo di lavoro è gestito da un PLC in grado di controllare tutte le funzioni ed i sincronismi della rivettatrice / chiodatrice.



PIEGATRICE
Per la realizzazione di canaline, guide, condotti, grondaie, ecc.
L'informatizzazione consente di mantenere l'alta precisione nell'esecuzione sia di singoli pezzi, sia nelle produzioni in serie.
I macchinari permettono la piegatura di sagome fino ad uno spessore di 15 mm su 6000 mm lineari.



TRAFILATRICE
Il processo di trafilatura è un processo di formatura che induce un cambiamento nella forma del materiale grezzo di partenza attraverso la deformazione plastica dovuta all'azione di forze impresse da attrezzature e matrici chiamate TRAFILE



Classificazione per moto di taglio



Dal punto di vista del moto di taglio le macchine utensili possono essere classificate in:

• Macchine con moto di taglio rettilineo:

-continuo: segatrice a nastro, brocciatrice
-alternato: limatrice, piallatrice

• Macchine con moto di taglio rotatorio: torni, fresatrici, alesatrici,…

• Macchine con moto di taglio complesso: dentatrici, lappatrici, levigatrici,…





Classificazione per operatore

Dal punto di vista dell’operatore le macchine utensili possono essere classificate in:

• Semplici: quando compiono una operazione su comando diretto dell’ operatore;



• Automatiche: quando l’ operatore predispone i comandi prima della lavorazione e poi ha il solo compito di controllo, montaggio e smontaggio del pezzo;

• Semi-automatiche: compromesso fra i tipi suddetti.



Macchine per asportazione di truciolo

• Le operazioni per asportazione di truciolo sono utilizzate per lavorare a freddo grezzi di fonderia e semilavorati di varia provenienza (fucinatura, profilati, estrusi, …)

• Le macchine utensili prendono il nome dell’attrezzo utilizzato nella lavorazione (utensile)



Metodo e analisi di studio



• Campo di utilizzo della lavorazione

• Caratteristiche della lavorazione
• Parametri di taglio da utilizzare
• Determinazione della forza e della potenza del taglio



Campo di utilizzo

• Il Campo di utilizzo della lavorazione è evidentemente importante al fine di sapere individuare, di fronte a un risultato da ottenere, quale sia la migliore operazione da effettuare in termini di:
• Qualità del risultato finale
• Tempi di preparazione e lavorazione
• Costo della lavorazione





Caratteristiche dell’operazione

• È indispensabile conoscere le condizioni di lavorazione in termini di:
• Moti caratteristici

del pezzo

• dell’utensile
• Modalità di creazione del truciolo
• Diverse possibilità di impostazione
• Vantaggi e svantaggi

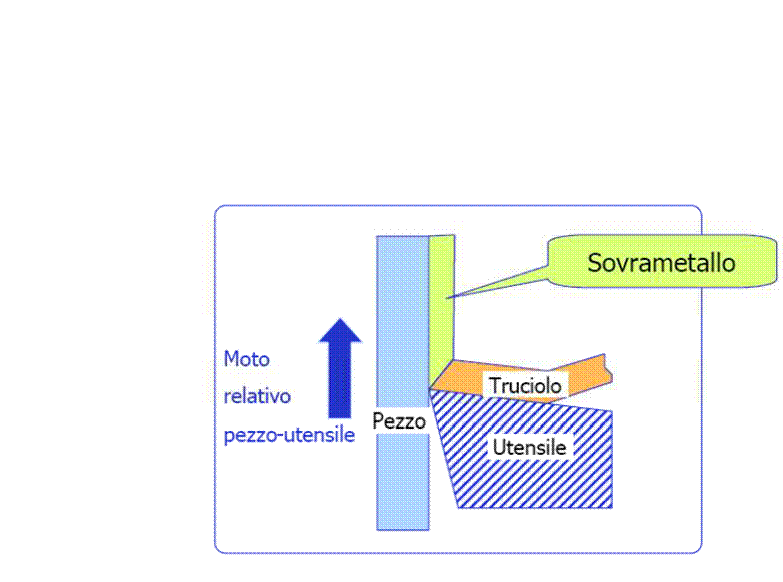

Schema del processo

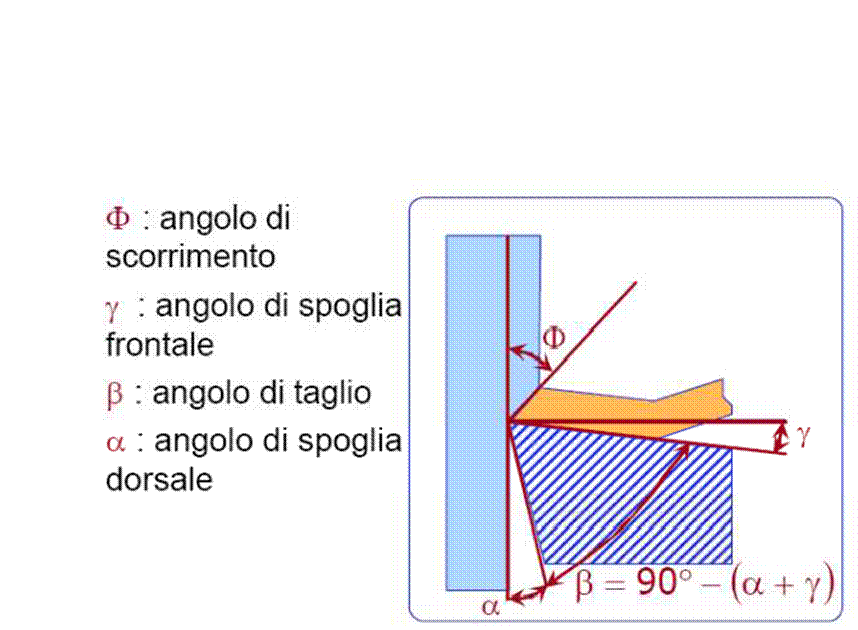

Angoli caratteristici





• Moto di taglio posseduto dall’utensile

• Moto di taglio posseduto dal pezzo

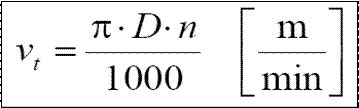

Velocità di taglio

In una tornitura cilindrica:





D:   diametro del pezzo [mm]
n:  velocità di rotazione [giri/min]







La velocità di taglio dipende da :



Qualità del materiale da lavorare

• Qualità del materiale dell’utensile
• Tipo di lavorazione
• Sezione del truciolo
• Geometria dell’utensile
• Tipo di macchina
• Refrigerazione e lubrificazione
• Stabilità del pezzo

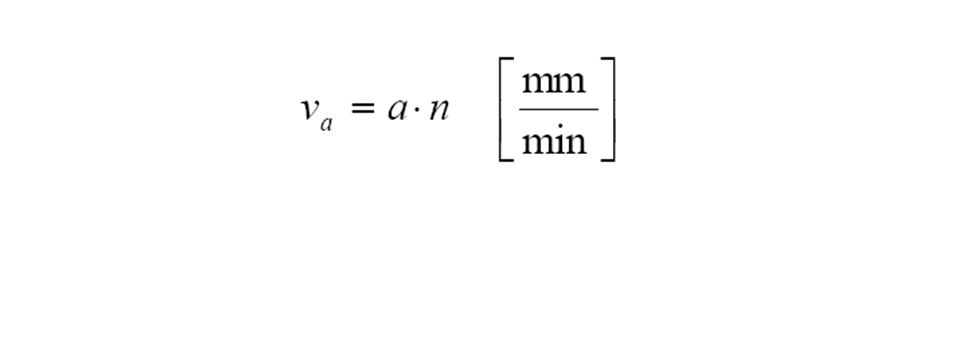

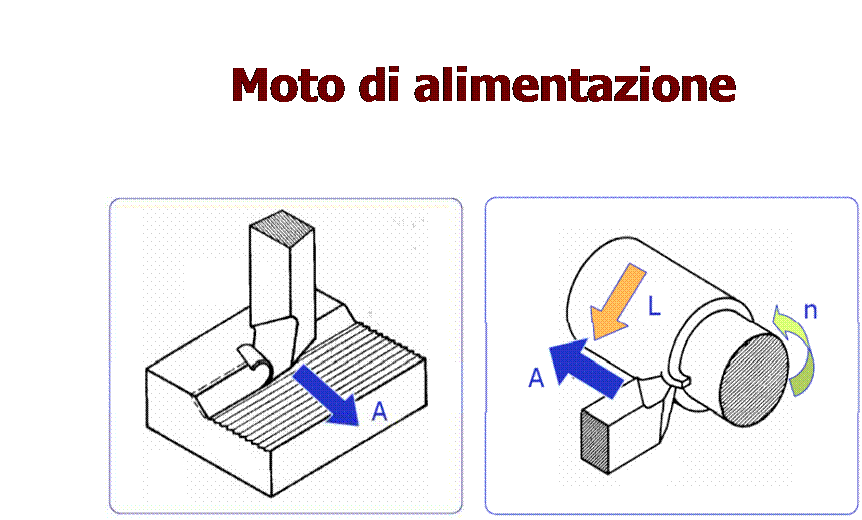

• Moto di alimentazione posseduto dal pezzo


• Moto di alimentazione posseduto dall’utensile
