Materiali strutturali

DUTTILITÀ STRUTTURALE

Definizione di duttilità

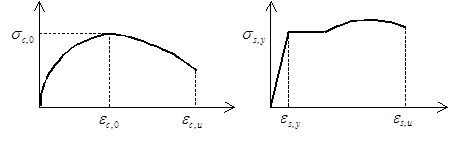

L’evidenza sperimentale mostra come i legami costitutivi dei materiali siano non lineari

Ne segue che anche il comportamento del sistema strutturale è non lineare

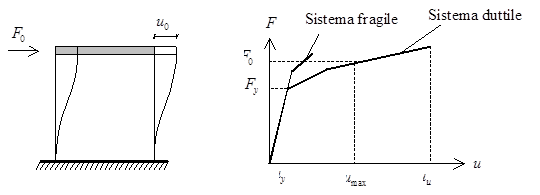

Si definisce Duttilità strutturale la capacità del sistema
di deformarsi oltre il campo elastico senza sostanziali
riduzioni della resistenza

duttilità disponibile

duttilità richiesta

Per sistemi fragili

Legami costitutivi qualsiasi

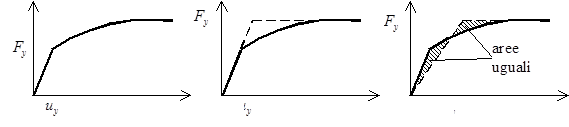

Per legami costitutivi qualsiasi lo spostamento al limite elastico può essere definito secondo uni dei criteri esposti

Diverse definizioni del fattore di duttilità

Duttilità ciclica

( = massimo spostamento nei diversi cicli di carico)

Duttilità cumulata

( = spostamenti plastici nei diversi cicli di carico)

Equivalente

( = energia dissipata dal sistema)

La duttilità di un sistema strutturale è una misura della capacità del sistema di dissipare energia

Verifica di duttilità

Per i sistemi a comportamento lineare la verifica di sicurezza è fatta sulle forze

Per i sistemi a comportamento non lineare la verifica di sicurezza deve essere fatta sugli spostamenti perché non esiste proporzionalità diretta fra forze e spostamenti

La verifica in termini di spostamento può essere ricondotta ad una verifica in termini di duttilità

Duttilità locale e globale

Duttilità del punto (materiale)

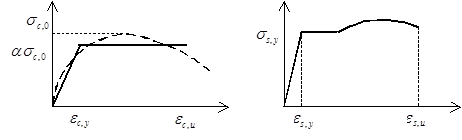

Per valutarla si fa riferimento al legame costitutivo del materiale

La duttilità puntuale ha scarsa utilità pratica, ma consente di classificare i materiali

L’acciaio è in generale un materiale molto duttile, mentre il calcestruzzo è un materiale fragile

Di contro i sistemi strutturali in c.a. possono manifestare una buona duttilità disponibile se si seguono adeguati criteri progettuali e realizzativi (calcestruzzo ben confinato, sezioni a debole armatura, etc..)

Le strutture in acciaio possono presentare una rottura fragile per fenomeni di instabilità locale o globale o per cattiva realizzazione delle unioni fra gli elementi strutturali

Duttilità della sezione

Si adotta come legame costitutivo rappresentativo il legame momento-curvatura

Sezioni in c.a.

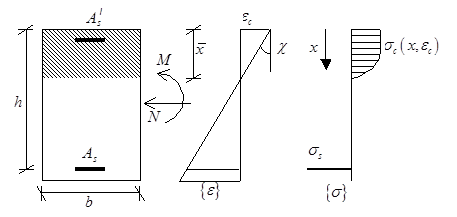

Equazioni di equilibrio della sezione

Fissata la curvatura si determina la posizione dell’asse neutro dalla prima equazione e quindi il momento M dalla seconda

Tale procedura permette di determinare per punti il legame momento curvatura della sezione

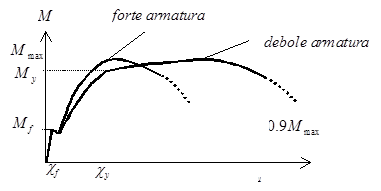

Legame sezione in c.a.

Duttilità disponibile alla curvatura

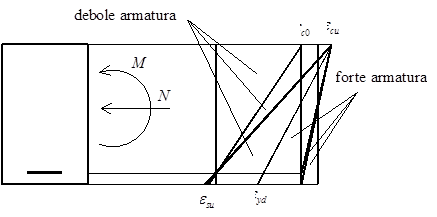

La sezione è detta a debole armatura se allo stato limite ultimo l’armatura tesa è plasticizzata

La sezione è detta a forte armatura se allo stato limite ultimo l’armatura tesa è in campo elastico

Le sezioni a debole armatura mostrano elevate deformazioni a rottura (rottura duttile)
mentre quelle a forte armature manifestano una rottura fragile

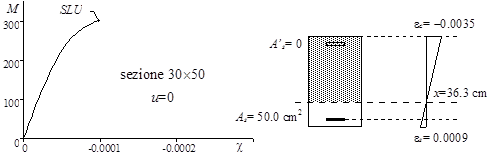

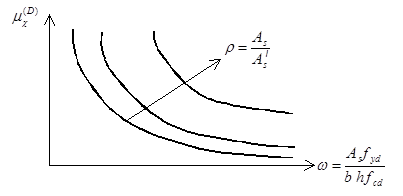

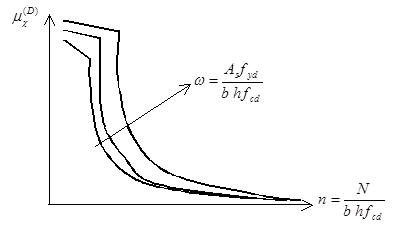

Duttilità disponibile alla curvatura di una sezione in c.a.

Cresce al diminuire della percentuale meccanica di armatura tesa

Cresce al crescere della quantità di armatura compressa, e cioè del rapporto di armature

Cresce al diminuire dello sforzo assiale, ed è quindi massima nel caso di flessione semplice

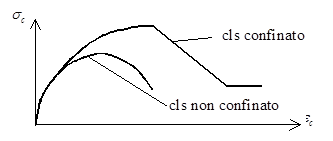

Cresce al crescere del grado di confinamento del calcestruzzo

Cresce per sezioni compatte

Cresce al diminuire della resistenza caratteristica del calcestruzzo

DUTTILITA’ DI SEZIONI IN
CONGLOMERATO CEMENTIZIO ARMATO

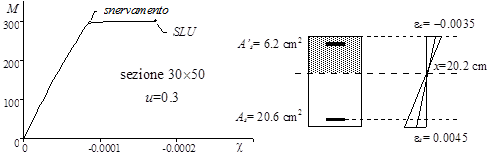

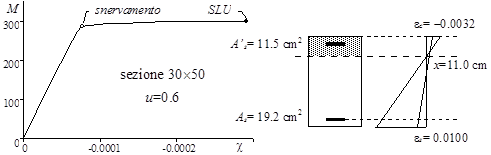

diagrammi momento-curvatura e di deformazione limite

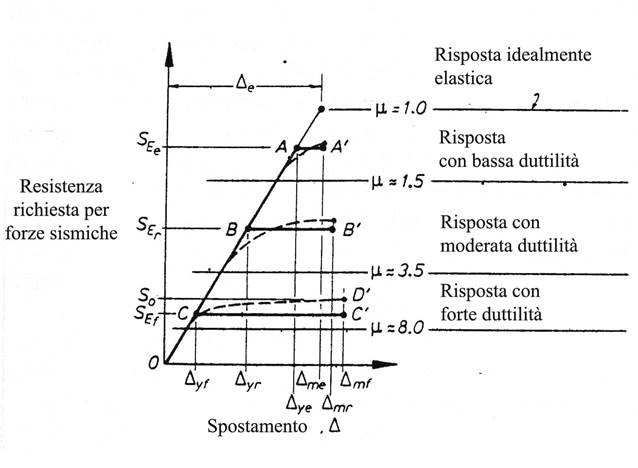

CLASSIFICAZIONE STRUTTURALE
IN TERMINI DI

LIVELLI DI DUTTILITA’ GLOBALE

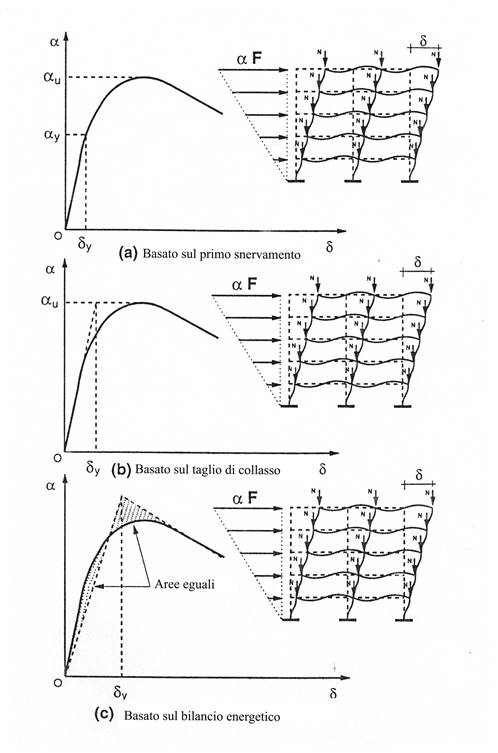

DUTTILITA’ GLOBALE

- calcolo dello spostamento corrispondente al termine convenzionale del comportamento elastico-

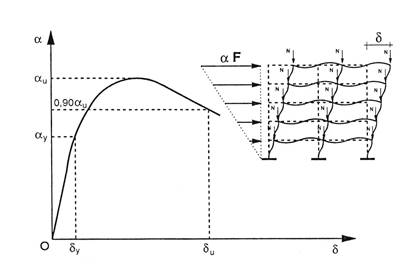

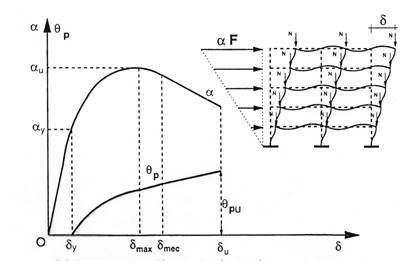

DUTTILITA’ GLOBALE

- calcolo dello spostamento corrispondente al collasso -

Basato su una riduzione percentuale fissa (ad esempio il 10%) della capacità portante

Basato sull’attingimento della rotazione plastica ultima da parte di una sezione

MECCANISMI DI COLLASSO

L’ANALISI PUSHOVER QUALE ALTERNATIVA
ALL’ANALISI DINAMICA NON LINEARE
SI DEFINISCE ANALISI PUSHOVER
UN ANALISI INCREMENTALE INELASTICA REALIZZATA ATTRAVERSO
LA SUCCESSIONE DI PASSI A COMPORTAMENTO ELASTICO
PROBLEMATICHE
1.    SCELTA DEL TIPO DI ANALISI ELASTICA
         DEL SINGOLO PASSO DI CARICO
2.    MODELLAZIONE DELL’AZIONE SISMICA
1. SCELTA DEL TIPO DI ANALISI STRUTTURALE
L’analisi pushover puo’ essere condotta valutando
la risposta strutturale al generico passo di carico tramite:

ANALISI STATICA

ANALISI MODALE
(Gupta e Kunnath; 2000)
2. MODELLAZIONE DELL’AZIONE SISMICA
Il modello di carico deve simulare le azioni di inerzia
che si manifestano nelle strutture nell’ambito del loro:

campo di comportamento elastico (strutture integre)
campo di comportamento inelastico (strutture danneggiate)

A tal fine possono essere adoperati:

MODELLI DI CARICO COSTANTI

MODELLI DI CARICO VARIABILI

CALCOLO DELLA RISPOSTA STRUTTURALE

ANALISI STATICA

MODELLO DI CARICO COSTANTE	MODELLI “SEMI-EMPIRICI” PER I QUALI NON ESISTE UNA DIPENDENZA DIRETTA O ANALITICAMENTE FORMULATA DALLE CARATTERISTICHE DINAMICHE DELLA STRUTTURA
MODELLO DI CARICO COSTANTE	MODELLI TEORICI DIPENDENTI DALLE CARATTERISTICHE DINAMICHE DELLA STRUTTURA E/O DEL SISMA

MODELLO DI CARICO VARIABILE	MODELLI TEORICI

ANALISI MODALE

MODELLO DI CARICO COSTANTE	MODELLI TEORICI
MODELLO DI CARICO VARIABILE	MODELLI TEORICI

MODELLI DI CARICO

ANALISI STATICA

Forze statiche equivalenti

MODELLI SEMI-EMPIRICI

MODELLO A1	Forze costanti	Cost.
MODELLO A2	Forze proporzionali alle quote ed alle masse degli impalcati

MODELLI TEORICI

MODELLO B	Forze proporzionali alle componenti di un modo equivalente ed alle masse degli impalcati
MODELLO C	Forze ottenute dalla combinazione modale delle forze statiche equivalenti relative ai singoli modi
MODELLO D	Forze ottenute come differenza dei tagli modali dei piani contigui
MODELLO E	Forze ottenute in funzione della differenza dei momenti ribaltanti modali dei piani contigui

ESEMPI DI RISULTATI

Telaio con controventi eccentrici
12 piani

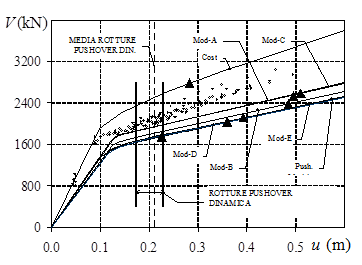

Curve di capacità

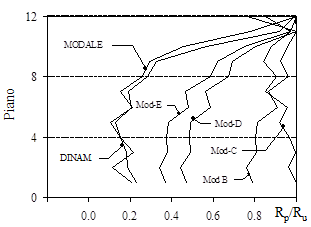

Rotazioni plastiche

Modelli di carico invarianti	Modelli di carico varianti
